GRIPS - Grafisch Interaktives Mess- & Programmiersystem

Grafisch interaktiv messen (online, am KMG) Grafisch interaktiv programmieren (offline, ohne KMG) CAD Modelle laden, anzeigen und ausrichten Messabläufe erzeugen, ausführen, kontrollieren und editieren

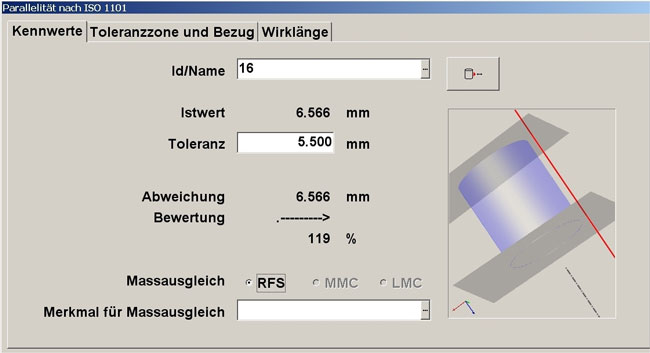

Form- & Lagetoleranzen gemäss ISO 1101 / ASME Y14.5M

Mehrfachbezüge Massausgleich (MMC & LMC Auswertung) Farbige Visualisierung der Toleranzzonen mit toleriertem Element und Bezugselement Toleranzzonen durch Bezugselemente projizieren und limitieren Verschiedene Toleranzzonen wählbar

DME Server für CMM-OS

Schnittstelle zwischen fremder Mess-Software und der von Metrosoft CM unterstützten Hardware Kalibrieren und Verwalten der Tastsysteme Definieren und Verwalten der Koordinatensysteme Unterstützt Mehrmaschinenbetrieb Getestet mit Holos-NT V2.2.12

Scanning

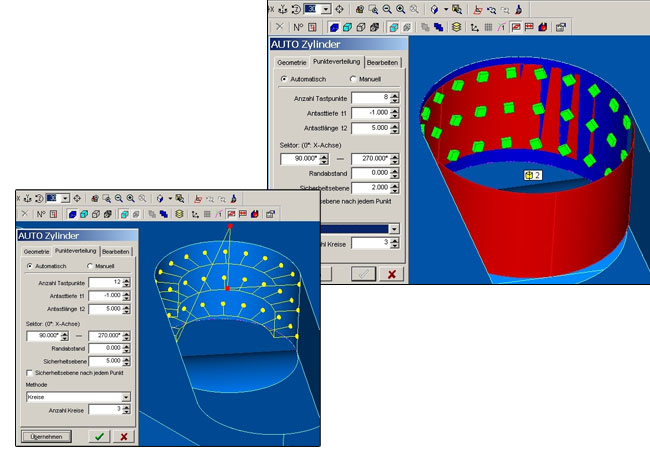

Dynamisch optimiertes Scannen mit erhöhter Performance Neue Scanning Strategien für Zylinder, Kegel, Ebenen, mit wählbaren Parametern 3D Vorschau (OpenGL) mit Online Display Kugel Scanning nach ISO 10360-4 Scanning mit Stern- und Winkeltaster Kalibrierprogramme für Scanning-Taster Scanning Taster Renishaw SP25 Scanning Taster Renishaw SP80 Tasterwechsler FCR25 für SP25 Tasterwechsler SCP80 für SP80

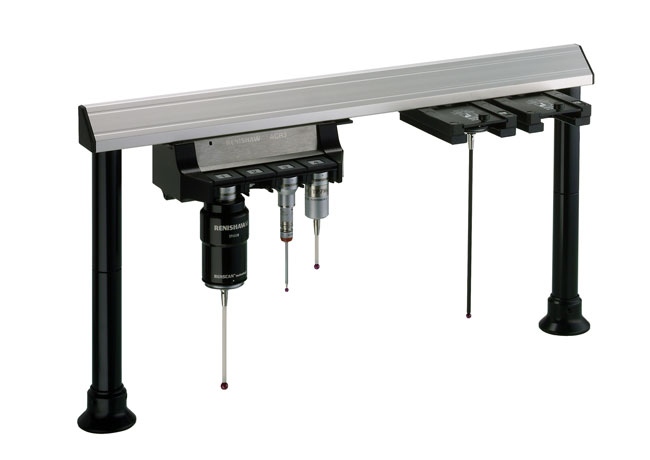

Tasterwechsler Verwaltung

Mehrere gleiche Tasterwechsler Mehrere unterschiedliche Tasterwechsler Kombination von Tasterwechsler und Taststiftwechsler Konfigurieren: Typ und Anzahl Kalibrieren: Anordnung auf dem KMG Verfahrwege zwischen den Wechslern

Verbesserungen auch im Detail

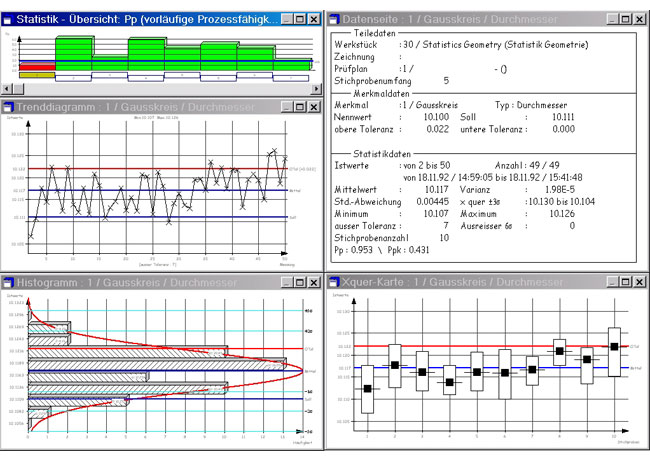

Zusätzliche Statistik-Funktionen (erweiterte grafische Protokollierung; Vorläufige Prozessfähigkeit Pp, Ppk) DMIS Funktionalität - Unterprogramm-Aufruf - DMIS Programme einfahren (Haltepunkte, Pause, Ausführen von ... bis) - Variablen-Manager Erweiterte Temperaturkompensation mit sequentiellen Überwachungsfunktionen Erweiterte Statusanzeige (Drehtisch KS, Dreh-Schwenkwinkel, Drehtisch Winkel, Masseinheit)
