Ausgebautes Offline Programmiersystem GRIPS für Geometrie und Freiformflächen

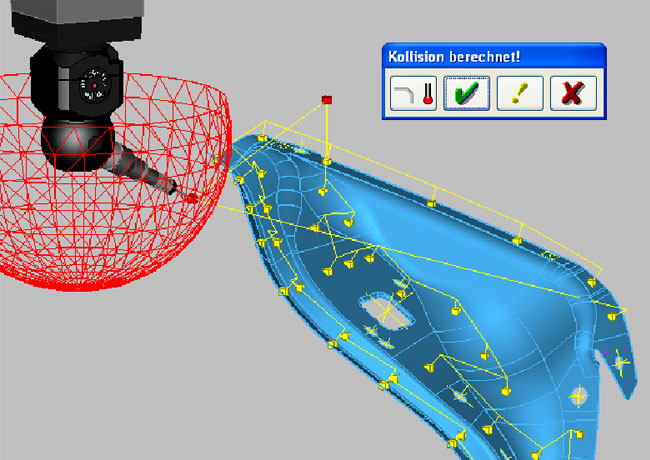

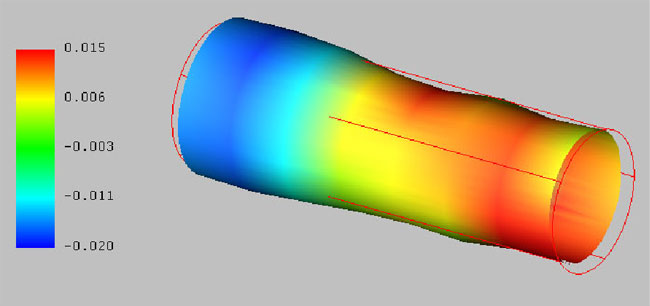

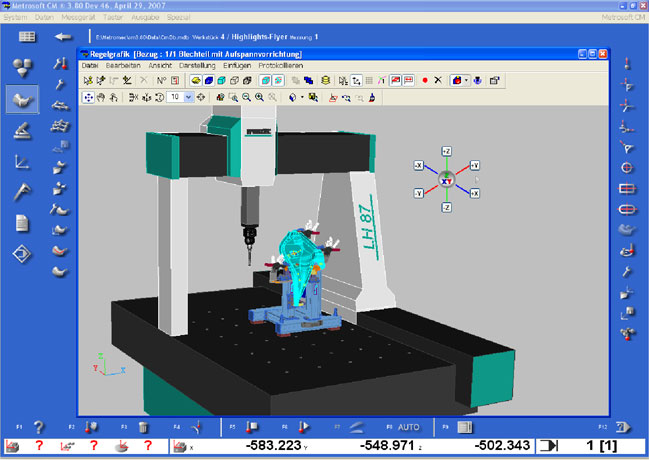

Darstellung von Koordinatenmessgeräten in der 3D Grafik Virtueller Joystick für die interaktive Positionierung der Messmaschine im Offlinemodus Werkstück in Messvolumen platzieren Verfahrwege darstellen Tastkopf-Schwenkbereich einblenden Chromatische Darstellung der Formabweichung von geometrischen Elementen Distanzmessungen mittels CAD-Tool Bereichsauswahl für mehrere Messpunkte Erweiterte Kollisionserkennung mit Annäherungsüberwachung Abschätzung und Simulation der Messunsicherheit durch Variation der Offline Tastpunkte

Neuerungen in vielen nützlichen Details

Globale Schnellwahltafel zum datenbankübergreifenden Starten von Teilemessprogrammen Import von Prüfplänen (Messfeature) im Inspection-Control-List Format (*.ins) SURF-Flächenpunkte relativ erfassen Ausgabe von Abweichungen in d/A/B für Kantenpunkt, Kreis, Rechteck, Langloch, Relativpunkt und Formkurvenpunkt

I++ DME und I++ DMS Schnittstellenverteroptionen

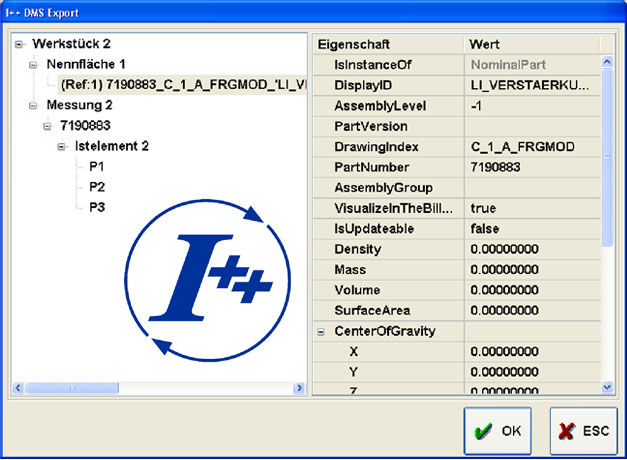

Integration von Drehtischen in I++ DME Client und Server Aktuelle I++ DME Server und Client Spezifikation 1.6 Prüfplanung mit Export der Daten in das I++ DMS Format

DMIS Interpreter

Komfortfunktionen zum Einfahren von Messprogrammen - Dialogunterstütztes Editieren - Ausführen mit Kennwertänderung - Lernen von DMIS Programmen Erweiterung des DMIS Befehlsatzes um: - Dateioperationen (OPEN, CLOSE, READ, WRITE) - Zugriff auf Tastsystemdaten (OBTAIN) - Sicherheitsebenen (SNSET/CLRSRF) Nachträgliche Messresultatausgabe im DMO-Format ab DIP DMIS Programmen

Peripheriegeräte

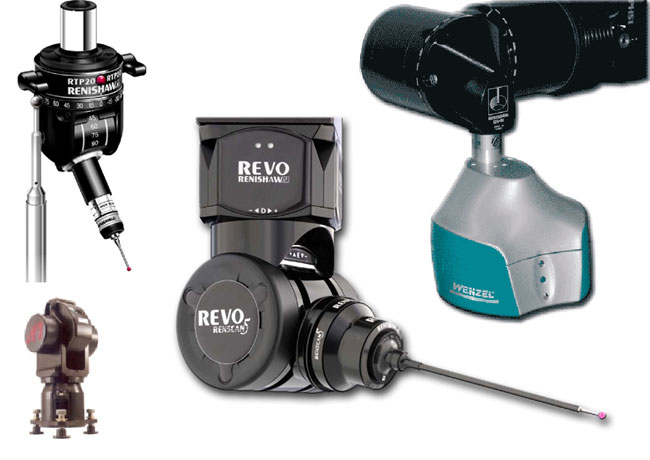

Unterstützung Renishaw RTP20 - Kalibrierstange einmessen - Sicherheitspositionen definieren - Tastkopf drehen und schwenken Performancesteigerung und erweiterte Funktionalität in der Bildverarbeitung des optischen Sensors PHOENIX Erweiterung der REVO Funktionalität um Headtouches, Sweep- und Surface-Scans Schnellere Kalibrierung von messenden Tastsystemen Anbindung des API Laser Trackers Anbindung von CimCore Messarmen
