Die für den Betrieb und die Installation von Metrosoft CM 3.111 vorausgesetzten Systemanforderungen und Benutzerrechte sind in den folgenden zwei Dokumenten beschrieben:

Systemanforderungen für Metrosoft CM 3.112

Benutzerrechte für Metrosoft CM

PC-Hardware, die leistungsschwächere Komponenten enthält, oder in anderen Punkten von diesen Anforderungen abweicht, sollte nur nach Rücksprache mit WENZEL Metromec AG verwendet werden.

Die Systemanforderungen zu älteren Metrosoft CM Relases können unter Downloads heruntergeladen werden.

Kontinuierliches Scanning mit SP600

Starke Flächen-Grafik

Erweiterte 3D-Regelgrafik

Regelgeometrie erfassen

Leistungsstarke Online-Hilfe

Freiformflächen erfassen

Automatisierung und Prozessintegration

Räumlicher Bestfit

Erweiterte Programmierung

Erweiterte Datenbank

PHS Erweiterungen

Mehrständer- und Mehrmaschinen-Betrieb

Neu integrierte Hardware Treiber

Erweiterte Datenbank

Im nachfolgenden Dokument sind alle Geräte aufgeführt, welche mit Metrosoft CM 3.110 / CM 3.111 betrieben werden können.

Beachten Sie bitte, dass einige Treiber spezielle Softwareversionen vom Gerätehersteller benötigen oder durch spezielle Lizenzvereinbarungen eingeschränkt sind. Diese Softwareversionen und Lizenzen sind beim Gerätehersteller zu beziehen.

Gerätetreiber zu Metrosoft CM 3.110

Zusätzlich können Sie sich die Gerätetreiberliste zu älteren Metrosoft CM Versionen als PDF herunterladen.

Gerätetreiber zu Metrosoft CM 3.100

Gerätetreiber zu Metrosoft CM 3.90

Gerätetreiber zu Metrosoft CM 3.80

Gerätetreiber zu Metrosoft CM 3.70

Gerätetreiber zu Metrosoft CM 3.60

Gerätetreiber zu Metrosoft CM 3.50

Gerätetreiber zu Metrosoft CM 3.41

Gerätetreiber zu Metrosoft CM 3.30

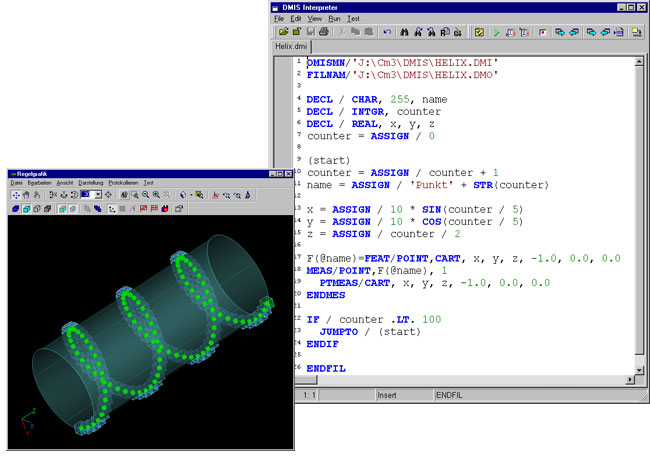

Programmieren im DMIS Format

Native DMIS Interpreter für Direct Processing - Unterstützt DMIS 4.0 - Direkter Programmablauf aus DMIS-Datei - Verarbeitet grosse Teilmessprogramme >10'000 Zeilen Hochsprachenkonstrukte (High Level Language Extensions) - Variablen, Zuweisungen, Audrücke, Formeln - Operatoren (arithmetische, trigonometrische, logische, Text...) - Logische Entscheidungsstrukturen (IF, THEN, ELSE..) - Schleifen (REPEAT-UNTIL, WHILE-DO...) Programmierumgebung für freies DMIS Text-Editing - Syntax-Überprüfung - Suchen und ersetzen - Kopieren, Ausschneiden, Einfügen - Eingabehilfen (Code-Komplettierung) - Farbkennzeichnung der DMIS Befehle

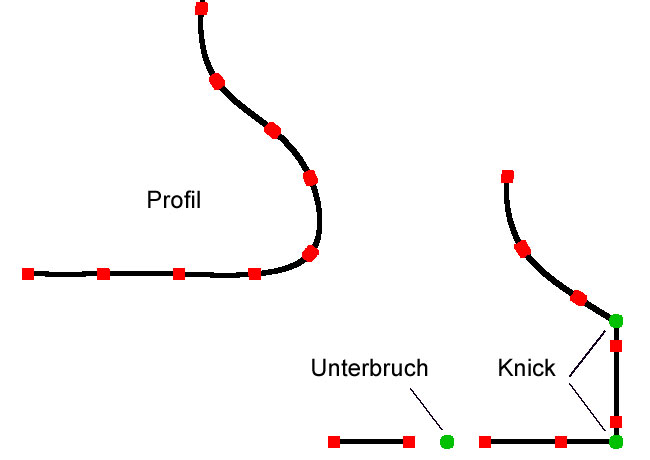

Raumkurven messen mit zusätzlichen Funktionen

Netzkurven Formkurven (Strak-Linien, Charakter-Linien) Knick und Unterbruch Kurven mit Ebenen schneiden Kreise und Geraden aus Kurven extahieren

Erweiterte Scanning-Funktionen

Neue Kalibrierroutinen für Renishaw SP600 Verbesserte Funktionen für Genauigkeit und Reproduzierbarkeit Unterstützung des Taststift-Wechslers Renishaw SCR600

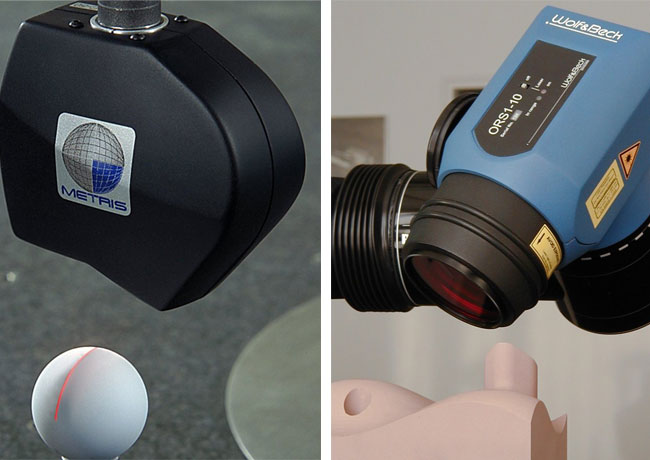

Berührungsloses Messen mit optischen Sensoren

Software-Anbindung für: Pendellaser-Sensor OLS, Metris und Ringlaser-Sensor ORS1, Wolf & Beck Kalibrierfunktionen in Metrosoft CM Erfassen geometrischer Elemente

Freiformflächen messen

Nutzung von CAD Attributen (Toleranzen, Layer...) Punktewolken gegen CAD Modell vergleichen Relativer Flächenpunkt zur Erfassung schmaler Flächen Grafisch interaktives Editieren von Tastpunkten Freigelegte Ansicht von Schnittebenen Formkurvenpunkt

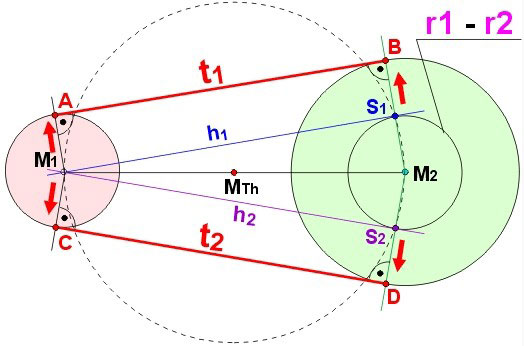

Verarbeitungsfunktionen für Regelgeometrie

Mathematische Konstruktion von: - Parallell-Element - Tangenten-Element - Lot-Element - Kegelspitzen-Punkt

Neue Microsoft SQL Server Datenbank

• Wahlweiser Einsatz von Microsoft Access oder Microsoft SQL Server
• Multi-User Betrieb mit Microsoft SQL Server (Mehrmaschinenbetrieb)
• Unterstützung sehr grosser Datenbanken mit Microsoft SQL Server > 1.2 GB
• Lange Bezeichnungen für Werkstücke, Messungen, Elemente, Mermale...

Neu integrierter Hardware-Treiber

Wolf+Beck - ORS1 - Ringlaser Sensor Metris - OLS - Pendellaser Sensor Renishaw - SCR600 - Tasterwechsler zu SP600 WENZEL - WPC 2020 - Controller WENZEL - WPZ 50 - 3-Koordinaten-Zähler
